防火阻燃材料

1、透明阻燃聚酯板材

针对现有的阻燃聚酯板材阻燃剂添加后透明度变差，表面发白以及阻燃剂析出等问题；采用耐高温熔融型阻燃剂，并对无机填料进行表面耦合和增韧改性降低无机颗粒的成核效应，延缓结晶速率，保证制品的透明度和阻燃性能。

阻燃剂添加3wt%，阻燃等级达到UL-94为V-1级，透明度下降＜5%。

2、防火阻燃木板

现有三合板经清水清洗、碱液清洗、清水清洗后，再经特色防火浸渍液处理，表干后再在60～80℃干燥，然后在转移到120～150℃固化，得到所需的防火环保板。

防火板性能满足：浸渍量10～100g/m²（5mm），防火性能（模拟大板法）耐火时间＞40min；表面硬度＞3H，耐水性（h）经24h实验，涂层不起皱、不剥落。

3、新型环保防火板

现有的木屑粉以及碎木不用改变，采用可反应型的水性环保阻燃粘合材料，通过混合后，进行热压成型，然后再配合表面防火涂料处理，即可得到新型环保防火板。

水性环保阻燃性粘合材料用量在5～10%，防火性能A级和E0级环保，强度大于1.0MPa，且不影响板材的加工和使用性能。

4、 阻燃聚酯泡沫板

采用超临界二氧化碳发泡技术（物理发泡，非化学发泡），经增粘剂、阻燃剂、增韧剂在双螺杆挤出机中进行高温高压发泡，制备得到阻燃聚酯泡沫板，用于保暖箱体、家具板等方向。

密度可100～500kg/m³，阻燃LOI为27%，UL-94离火即熄。

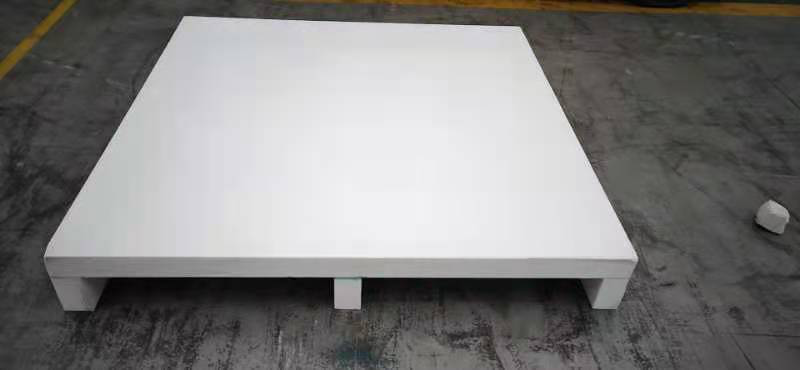

阻燃聚酯泡沫板



阻燃聚酯泡沫板做的柜子
