智能化一体式模块化原位修复系统(以下简称“模块化修复系统”)集各模块化装置(气相抽提/多相抽提装置、原位注药装置、地下水抽出装置,以及废水、废气处理装置为一体的修复系统;自动化完成抽提、注药及废水、废气处理等工序;整个过程通过电脑实现全程监控。
中试

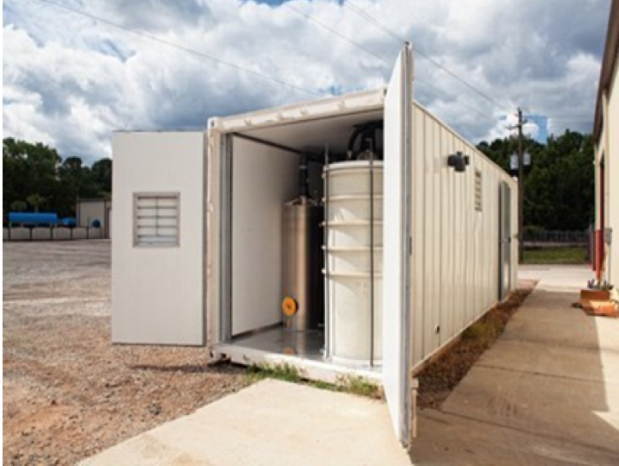

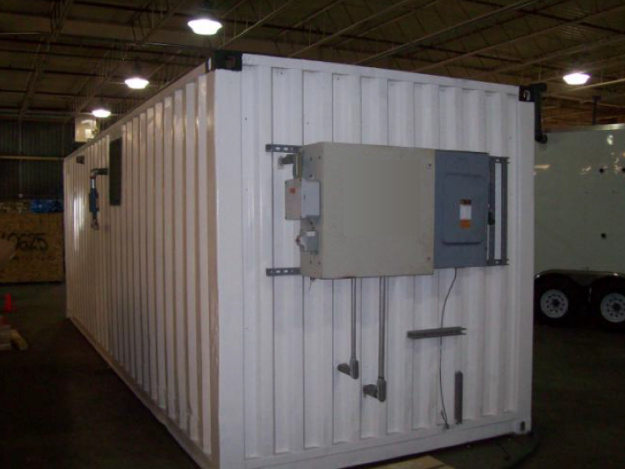

模块化修复系统
技术路线
1.污染场地调查/风险评估;
2.场地原位修复方案建模软件完成场地原位修复方案;
3.模块化修复装置的标准化生产,及修复系统的现场安装、调试;
4.通过智能化控制与无线传输系统实现修复过程的经济、高效。
几种常用系统修复技术

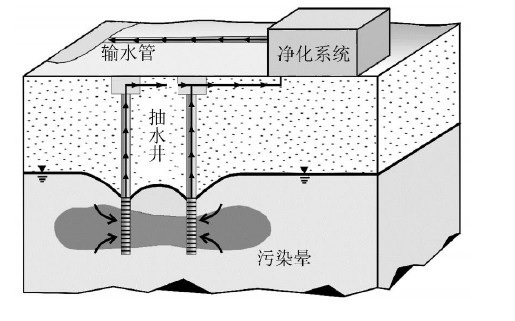

地下水抽出+废水处理系统(Pump and treat,P&T)
在污染场地布设一定数量的抽水井,通过水泵和水井将污染地下水抽取至地面进行处理,待处理达标后再回灌入地下或运出场地。
气相抽提+废气处理系统 (Soil Vapor Extraction, SVE)
采用空气注射或抽提人为驱动力,将新鲜空气通过注射井注入污染区域,利用真空泵产生负压,在空气流经污染区域时,土壤孔隙中的挥发性有机污染物解析并被夹带于空气流中,经抽取井流回地上的过程。

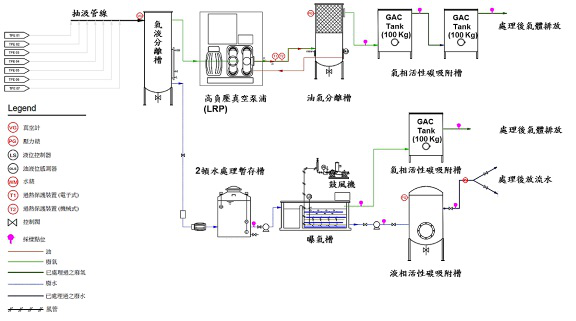

多相抽提+废水/废气处理系统(Multi-Phase Extraction,MPE)
利用高负压真空泵从抽取井内的抽取管中的气液混合流动相,抽出的气液混合流体随后于地表进行气液分离,并经废水/废气处理系统进行收集处理 。

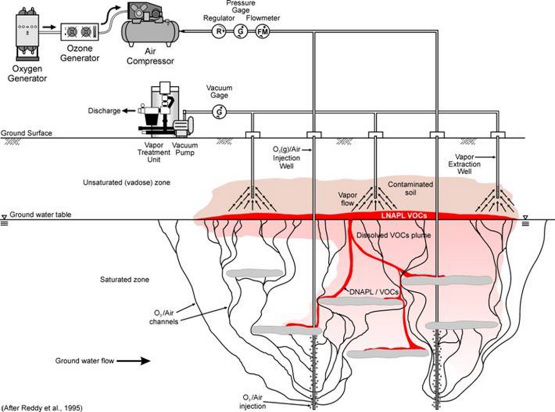

气相抽提+地下水注气技术 (Soil Vapor Extraction [SVE] + Air Sparging [AS])
该技术包含空气注入和气体抽取两个步骤,空气注入是将空气注入到饱和含水层中,当空气和污染物接触时会加快污染物挥发成为气相的速度,气相污染物则随着空气上升到包气带,之后借由土壤气体抽取机制加以抽除。
关键技术
1.原位修复模块化装置的标准化:“设备生产、安装、运行”的标准化是项目规模化生产的前提,保证各模块装置组成部件尺寸、接口安装方式的一致,便于规模生产,利于现场组合使用。
2.场地原位修复方案建模软件:其核心是以公司技术团队具备的场地调查、风险评估领域丰富的成功经验的基础上,辅以优化的计算机模型算法,提高修复方案的准确性,即在一定程度上实现修复方案的标准化(排除在方案制定中存在的因人而异的现象);
3.智能化控制与传输系统:该项关键技术的运用使得场地原位修复在最小人工工作量的基础上达到24小时连续运行,加快污染场地修复进度,从而实现工程服务的规模化。

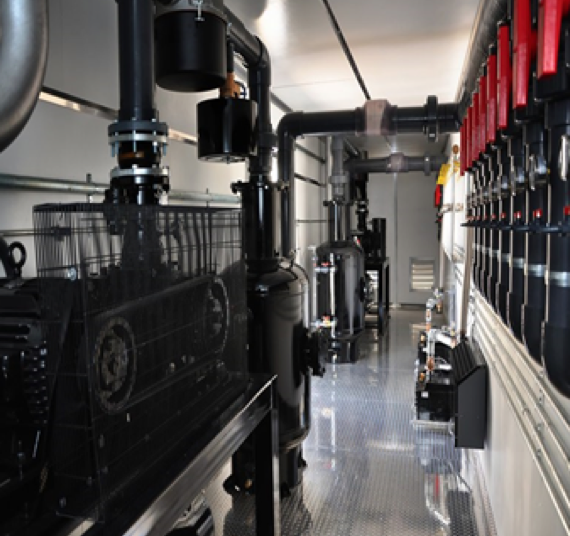

气相抽提模块
应用范围:污染土壤
1.集成式模块化装置,运输、安装使用方便,可以其他修复设备模块组合使用;
2.蓄热式鼓风机、正排量鼓风机与变频驱动器配合使用,方便调整转速控制得到更高的真空度和流速;
3.配置可视液位视线管的离心泵/渐进式空腔泵;
4.自动化的PLC控制系统;
5.独立的过滤容器和介质;
6.具有数据记录功能和远程访问系统。

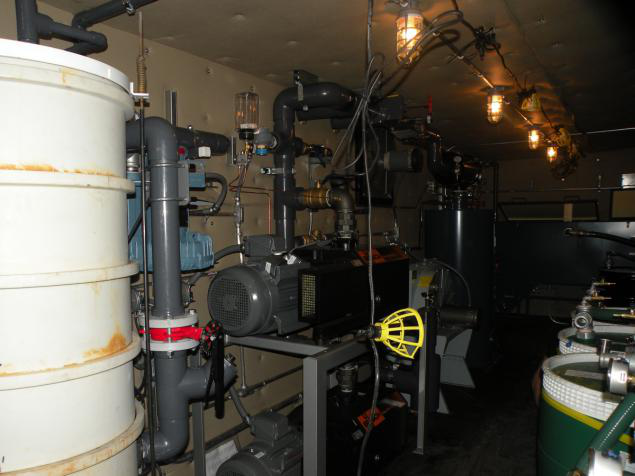

多相抽提模块
应用范围:污染土壤/地下水
1.集成式模块化装置,运输、安装使用方便,可以其他修复设备模块组合使用;
2.配置旋转爪式鼓风机和液环泵,以达到更高的真空度和流速;
3.配置不锈钢油水分离器和储存罐;
4.配置空气剥离剂和双面袋过滤器;
5.自动化的PLC控制系统;
6.具有数据记录功能和远程访问系统。
原位注药模块
应用范围:污染土壤/地下水
1.集成式模块化装置,运输、安装使用方便,可以其他修复设备模块组合使用;
2.配置独立双活塞泵和高性能汽油发动机;
3.不锈钢和氮化钢组件,抗腐蚀性能强;
4.清洗方便,活塞泵可在5分钟内完全拆卸、清洗和重新组装。

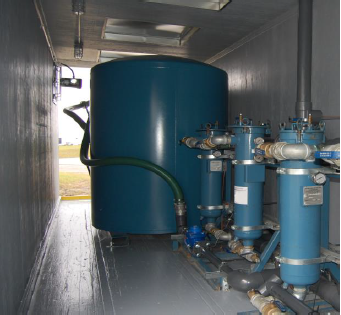

废水、废气处理模块
应用范围:污染地下水/废水/废气
1.集成式模块化装置,运输、安装使用方便,可以其他修复设备模块组合使用;
2.配置不锈钢油水分离器和储存罐,油水分离器中配置防腐蚀阳极;
3.可编辑,自动化运行的PLC控制系统。

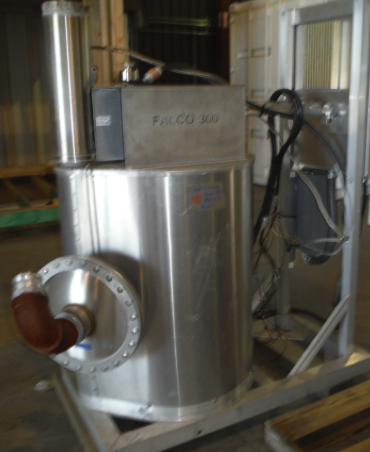

1.集成式模块化装置,运输、安装使用方便,可以其他修复设备模块组合使用;
2.高效催化氧化;
3.不锈钢和铝结构;
4.配置蒸汽控制阀 和控制面板。
工作进展
模块化修复系统已初步完成并运用于实际项目,并与上海市政工程设计研究总院(集团)有限公司、华测检测认证集团股份有限公司等企业发生项目合作。
项目应用
【多相抽提+原位注药+废水、废气处理系统】
上海杨浦区某修复场地
土方量1321 m3,地下水2123 m3,修复目标物氯苯、硝基苯、间-二甲苯/对-二甲苯 等
【多相抽提+原位注药+地下水抽出装置+废水、废气处理系统】
上海金山某修复场地
土方量5542 m3,地下水19236 m3,修复目标物苯酚、2-甲基萘、PAHs 等
一体式修复系统的特点
创新点
修复装置(气相抽提/多相抽提、原位注药、以及废水、废气处理等装置)模块化、标准化; 采用了智能化控制与传输系统,实现远程监控。
1.修复装置(气相抽提/多相抽提、原位注药、以及废水、废气处理等装置)模块化、标准化;
2.采用了智能化控制与传输系统,实现远程监控。

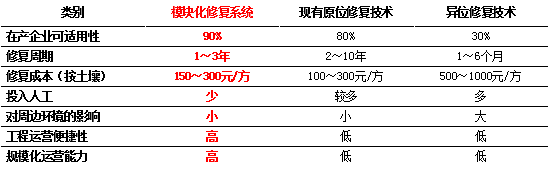

优势
