光电复合电缆综合在线监测系统

该技术填补了敷埋海缆缺乏安全监控的技术空白。该技术可实时获取复合海缆中光纤不同位置温度,计算出海缆导体的温度值;对电缆安全可提供全天候的分布式监测,发现潜在危害并能提前预警。该系统还可预测周围情况,防止锚挂。现寻求合作,可提供技术支持。

#装备制造
产业化

技术详情

敷埋于海底的光电复合海缆会因海缆自身品质、电能质量或负载加重等内部原因引起温度升高,发生热击穿故障,也会因船锚、渔具拖网、地质变形等因素的影响,引起的断裂停止工作。没有监测电缆的措施,没有人能够确定电缆的安全性。一旦损坏,就会造成巨大的裂缝。

该技术简介

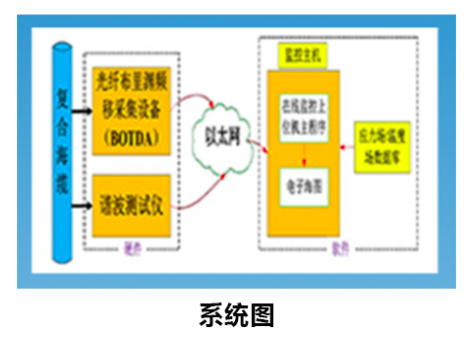

本项目研究的监测系统通过光钎布里渊(BLIUUIN)光时域分析仪(BOTDA)实时获取复合海缆中光纤不同位置温度,结合有限元法建模所得海缆温度场模型,计算得到海缆导体的温度值; 结合光纤扰动探测和电能质量监测,该系统提供了电缆安全的全天候分布式监测,该系统将发现潜在的危害并提前预警损坏,为检测误差和常规MA提供技术支持。监测系统同时提供了温度信息的可视化显示和历史数据管理等辅助功能。

此外,该系统还可以安装一个载流量分析模块来提高电缆效率,还可以预先安装AIS,对电缆周围的船舶进行预警,防止锚挂。

该技术试验案例

监测系统于2012年12月8日在渤海旅大5-2DPP采油平台完成安装,对绥中36-1CEP至旅大5-2DPP平台之间的海底电缆进行在线监测,先后于2013年4月3日、2014年1月12日发生报警,经核实报警信息正确无误。

该系统无需改造已敷埋海缆,可以在不改变电缆结构的情况下完成系统安装和安全巡检任务,对海缆的安全隐患具有预警功能,变事故后抢修为事前监测预警,为海缆故障检测和日常维护节省了大量人力物力,迄今为止,所创造的间接经济效益在壹仟万元以上。

该系统填补了敷埋海缆缺乏安全监控的技术空白,为海底电缆国内首次实施,攻克了海底光电复合海缆安全监测技术难题。

合作方式

市场开发,技术合作,提供免费技术支持两年。
