机手端流量计

机手端流量计是安装在农机上,通过GPS可获得农机的位置信息,GPRS模块将此信息传输到后台,后台则可根据这些轨迹计算出农机的作业面积,以之作为结算参考依据。

#装备制造
其他

技术详情

1、功能介绍

在农机作业过程中,测亩和作业质量监控是一个非常费时费力的事情,传统作业过程中,测亩需要在农机作业完成后,用手持测亩仪绕地一周进行测亩,还会因为绕地人员的步行轨迹而造成一定程度上的误差。作业质量的监控更是费力,需要长期有人在旁边进行观测。 在农业社会化服务日益发展的今天,外聘农机手进行农事服务已成为农民的家常便饭,因此方便快捷准确的测亩与作业质量监控工具成为广大农户的需求。但是常常缺乏方便快捷的工具,农稷科技的智能流量计应运而生。 该智能流量计安装在农机上,通过GPS可获得农机的位置信息,GPRS模块将此信息传输到后台,后台则可根据这些轨迹计算出农机的作业面积,以之作为结算参考依据。 对于无人机,还可以使用流量计功能监控飞防药剂的流量,从而监控作业质量。对于其他自走式农机,还可以加接其他传感器满足对留茬高度、收割完整度等作业质量的监控要求。 流量计直接用农机上的蓄电池供电,也可以使用外接电源供电。

2、产品优势

相对于市场上其他的测亩仪产品,农稷科技的智能流量计有如下优势: 1.采用机载设计,使用便捷,无需绕地,作业完成后直接显示亩数。 2.可拓展性强,可外接其他配件传感器,对作业质量进行监控。

3、部件介绍

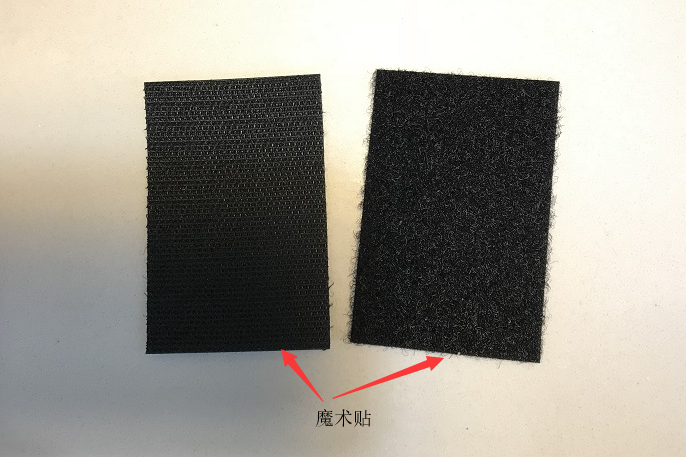

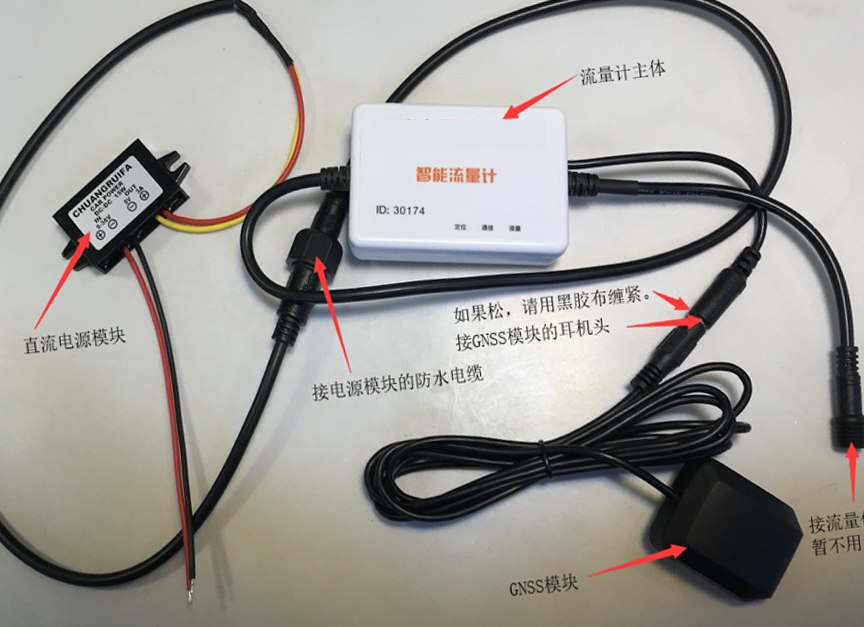

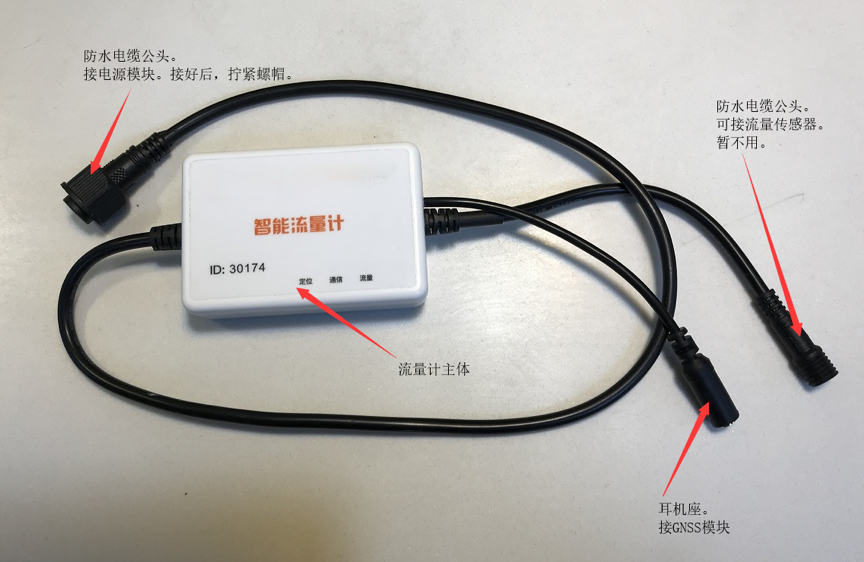

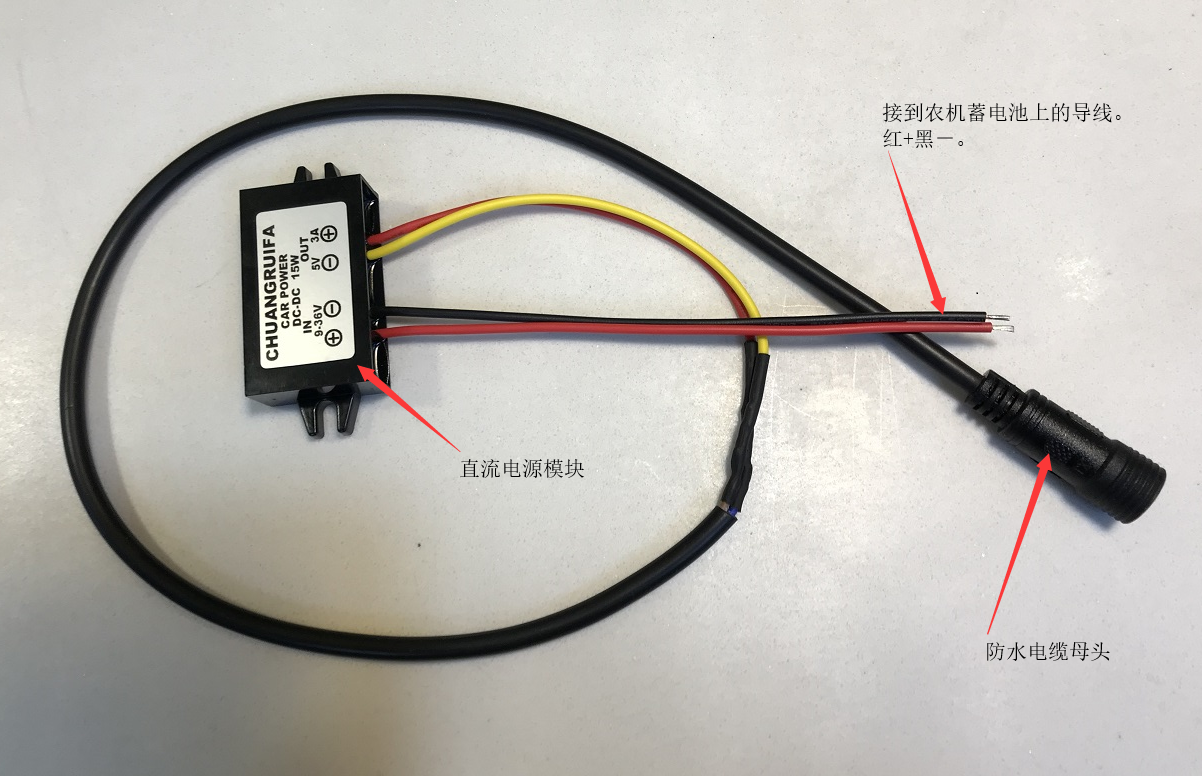

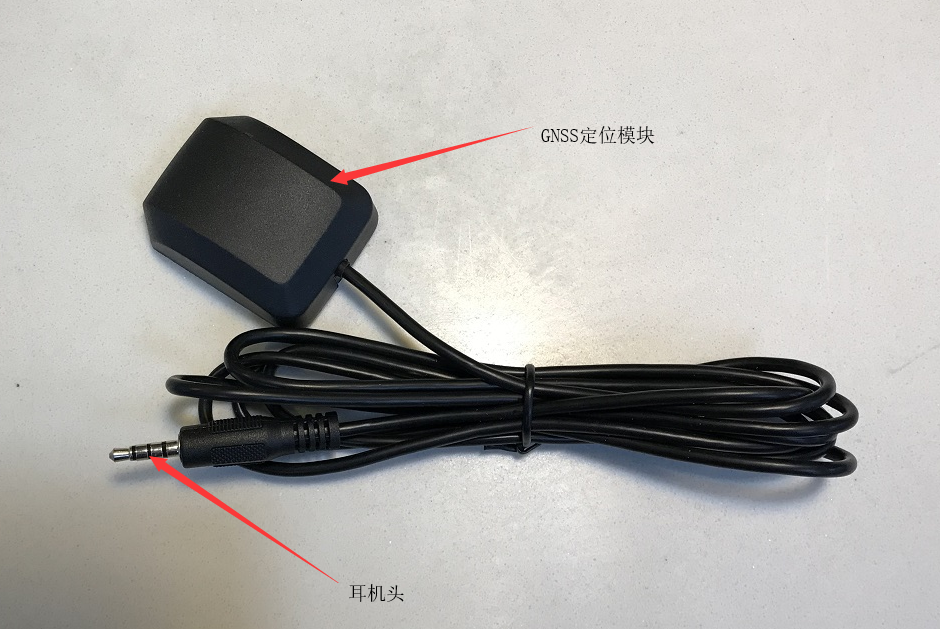

机手端流量计主要包括流量计主体、GNSS定位模块、直流电源模块和安装用的魔术贴四个部件组成。分别如图1、2、3、4所示。 流量计主体有一定防水功能,但还是建议安装在驾驶室内或者远离喷溅的地方。 GNSS定位模块的功能是获得农机的位置信息。自带磁铁,可以吸附在金属面上。 直流电源模块将蓄电池的12V或者24V输出转换为5V,给流量计供电。 魔术贴用于固定流量计主体,分勾面和毛面两种。

4、安装步骤

1.先将毛面魔术贴贴在流量计主体背面。 2.将毛面魔术贴粘贴在驾驶室内的某个平整平面上。 3.将流量计主体通过魔术贴固定好。 4.将直流电源模块接在农机蓄电池上,如果导线不够长,还需加一些同规格的导线。确保电源模块靠近流量计主体。 5.将GNSS定位模块吸附在车顶中间位置的金属平板上。 6.将GNSS模块连接在流量计主题上。如果觉得连接的不紧,可用黑胶带将电缆头裹紧。 7.将电源模块和流量计主体连接好,拧紧螺帽。
