【绿色技术】新型低品位热能发电技术

低品位热能的利用是解决能源问题的一个重要途径。地品位热能涵盖工业领域的低温余热和新能源领域的地热、太阳能、生物质能、海洋温差能等。从量上来看,低品位热能数量巨大,完全可以满足人类用能需要。可以由于低温偏低,实际被优先利用的低品位热能并不多。将低品位热能转化成电能,可有效扩展低品位热能的应用领域,对于降低化石能源消耗,减少环境污染等具有重要的现实意义。

#新能源
样机(样品)

技术详情

技术介绍

1.1技术原理

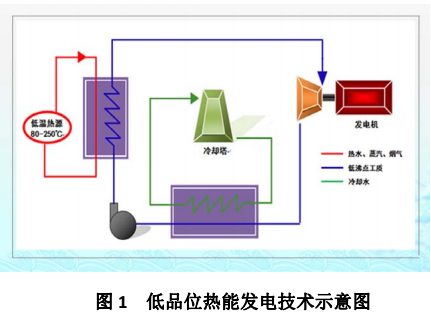

七一一研究所开发的低品位热能发电技术采用有机朗肯循环(ORC)技术。ORC以低沸点工质作为循环介质,利用低品位热能加热工质产生工质蒸汽,再利用工质整齐推动膨胀机发电,从而将低品位热能转化成电能。

ORC发热电装置由蒸发器、膨胀机、发电机、冷凝器、工质泵组成,运行时,液态油机工质泵进入到蒸发系统,在蒸发系统内工质与低品位热能换热,被加热成工质蒸汽。工质蒸汽再进入到膨胀机膨胀做功,带动发电机发电。做功后的工质乏汽进入到冷凝系统,在冷凝系统内被冷凝成下来,完成一个循环。

产品介绍

2.1热水型发电机组

热水型发电机组针对温位在90~150℃之间热水,通常每吨热水可发电1.5~4度。热水发电量取决于热水温度、取热温差等因素。

工质:R134a R245fa 烷烃类工质;

冷凝端:水冷,湿空冷,干空冷;

单机功率:200~5000kW;

2.2蒸发型发电机组

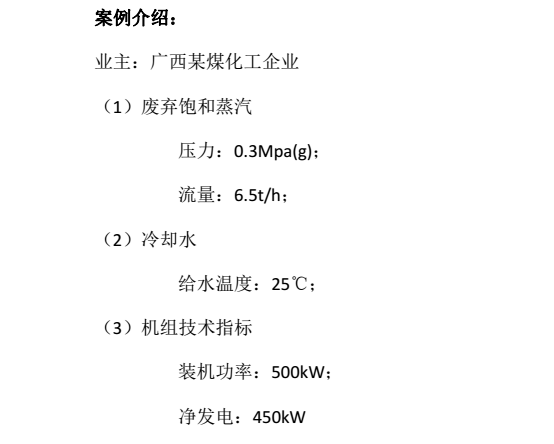

蒸发型发电机组针对工业领域废弃的低压蒸汽,饱和蒸汽和湿蒸汽均可,每吨蒸汽可发电40~120度,同时回收蒸汽凝结水。蒸汽型发电机组撬装设计,安装便利。

工质: R245fa 烷烃类工质;

冷凝端:水冷,湿空冷,干空冷;

单机功率:500kW,1000kW,2000kW;

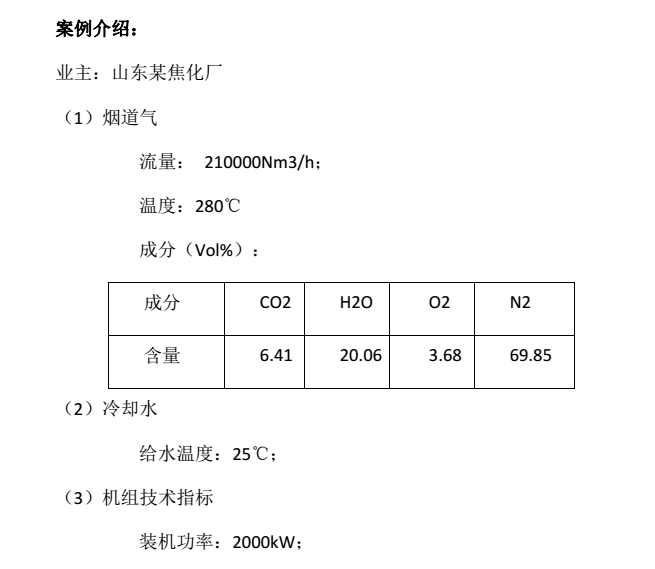

2.3烟气型发电装置

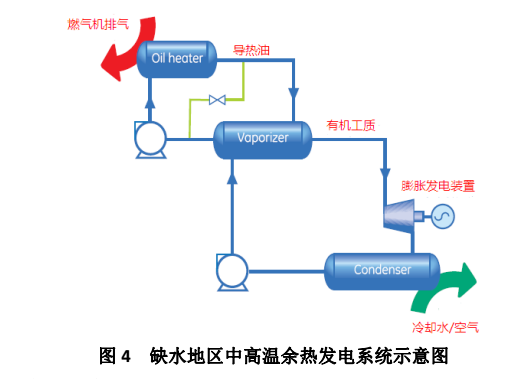

烟气型发电装置适用于中高温烟气余热发电。特别适合于缺水地区的烟气余热发电。发电装置包括一套导热油取热系统和一套有机朗肯循环发电机组,采用导热油取热系统从烟气中取热,然后再利用高温导热油驱动有机朗肯循环发电装置发电。

工质: R245fa 烷烃类工质;

冷凝端:水冷,湿空冷,干空冷;

单机功率:1000~6500kW

3.应用领域

低品位热能发电技术应用领域包括工业领域的低温余热发电,以及缺水地区的中高温余热发电。在新能源领域,如地热发电、生物质能发电以及太阳能光热发电等,也有着广泛的应用前景。

3.1工业领域

低温余热发电;缺水地区的中高温余热发电

3.2新能源领域

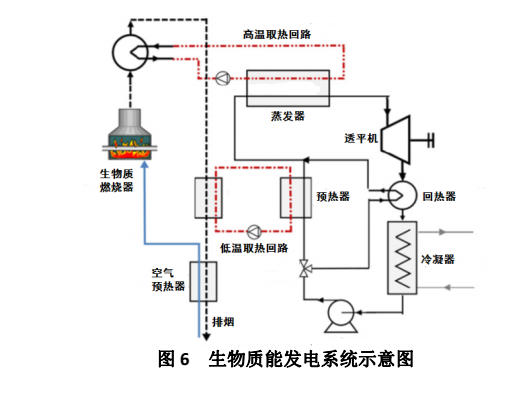

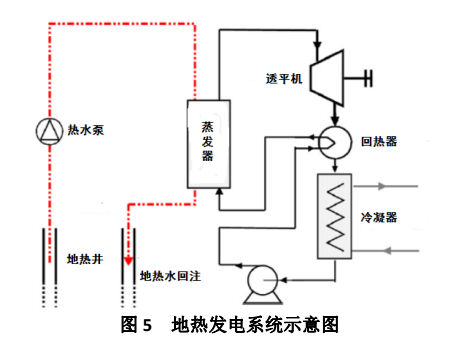

地热发电; 生物质能热电联供; 太阳能光热发电;
