新型倾角式3D支架的立体摄影与摄像技术

该技术的3D支架,可实现同步曝光,同步调焦和帧同步,突破了拍摄近景时两相机之间的间距问题。该支架简单轻便,经济实用,易于推广,操作性能良好。现寻求股权融资,可转让专利。

#信息技术
样机(样品)

技术详情

立体影像的实践表明,拍摄主体景物在8米内的近景时,立体效果最好,必须不超过7厘米,否则没有立体效果或者立体效果极差,这是个难题很难实现,因为任何型号的两相机并列在一起两镜头间距离远远超过了7厘米。

目前国际上解决这个难题的办法流行的是反光式垂直支架这种支架原理上不复杂, 但实现起来却很复杂笨重,目前还没有这种反光式垂直支架的国产商品可购,只能购买进口的商品,价格很贵。但是由于这种反光式支架结构上缺点,使这种复杂笨重的设备使用时有很多问题。

该技术可实现3D 拍摄的基本三个同步:同步曝光,同步调焦和帧同步

同步曝光:利用单反相机的同步快门线插口,把两条快门线并联并用四个二极管进行隔离,简单而可靠解决了这个问题;

同步调焦:采用有镜头的单反相机或者单电类相机,自制专用的刻度条,拍摄前把两相机调成焦距一致即可;

帧频同步:利用声波进行同步的原理,采用在深圳某电子工厂定制的专用芯片,由芯片发出同步信号,通过在控制盒内与声音信号混合后由相机的麦克风插口输入在后期的剪辑中把左右两路视频信号中的两条同步信号线对齐即可。

该技术突破了拍摄近景时两相机之间的间距问题

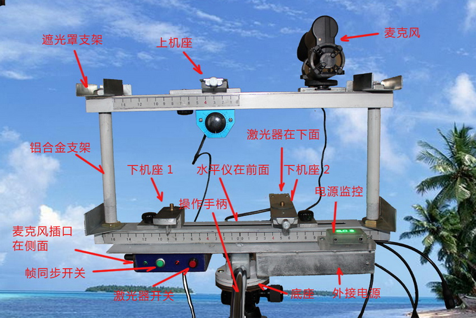

两相机小间距的问题,这个问题是个大难题,涉及到3D 支架整体的结构是否适用的问题,不能走反光式垂直支架的老路必须另辟蹊径,经过多年研究采用上下双轨的方案最适用:两台相机分别以正常姿态安置在上下两条平行的轨道上,上面的机座可以改变倾角以补偿两相机的垂直位差,下面轨道上有两个机座, 可以根据现场拍摄需要(近景)与上机座组成垂直式进行拍摄,(远景)使用下面两个机座组成平行式进行拍摄。这样即可以拍摄 8 米内的近景又可以拍摄几十米外的远景, 最大程度适应 3D 拍摄的需求。又在机座上安装了特制的激光器,可以根据激光器的指示调整两台相机的夹角和高低位差,调节视差直观快速非常方便。

合作方式

股权融资或转让专利,股权融资400万,出让40%股权。

全国独占专利许可100万,我方负责前期技术培训。

适用行业

影楼业,影视业,旅游业,广告业等。
